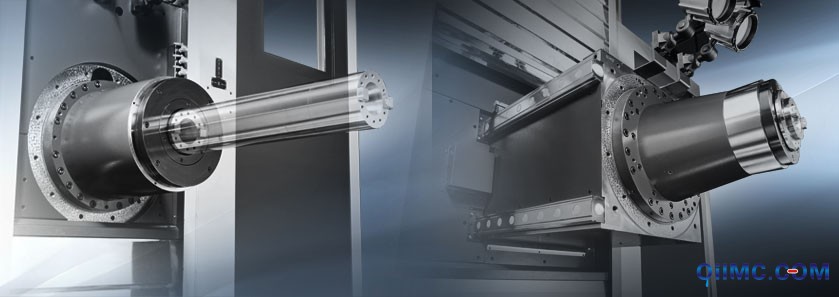

台湾亚崴机电高精密卧式镗铣加工中心，S 型心轴式主轴 - 零件加工主轴心轴尺寸 O120 mm，伸出量 ( W 轴 ) 600 mm两段式齿轮变速箱设计，主轴输出扭矩 1,308 N-m，转速 2,400 rpmW 轴进给结构采滚珠导螺杆结合线轨设计，可依不同的加工需求决定 W 轴的伸出量S 型及 FM 型主轴皆采用油冷式温控装置及冷却水套，可针对主轴箱内部轴承、马达、齿轮等机构进行精确定量的自动冷却，有效减少主轴热变位，确保加工精度
器以及分离式水箱、
精密的品质与卓越的性能，专为航太设备、交通运输设备、能源设备等大型零件与模具加工产业所研发

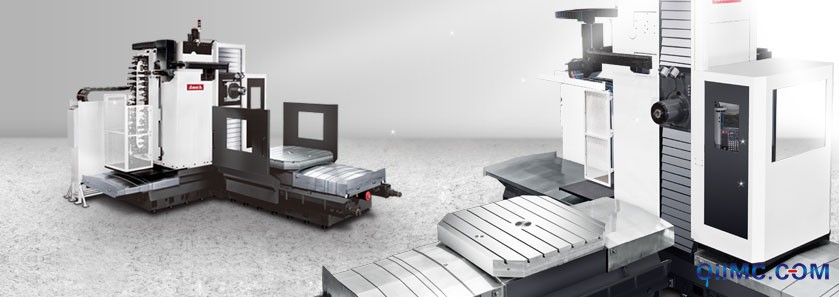

台湾亚崴机电高精密卧式镗铣加工中心，选配全封式钣金，可将加工铁屑与冷却液隔离在机台内，确保安全干净的工作环境可封闭式操作室与立柱采一体式设计，兼具作业安全与便利性全系列出厂前皆实施重切削能力测试，藉以确致的性能与产品品质
Top高刚性结构所有结构件皆透过 FEM 有限元素分析，具有设计化、结构轻量化等优点，确保整机刚性效能加强肋之底座、立柱、工作台、主轴箱以及鞍座，皆采用张力米汉纳铸铁结构，并经过严格的退火程序与时效处理，可有效消除铸件内应力，满足长年加工使用之需求精度、重负荷轴向进给系统采用大扭力 FANUC αi 系列马达直结传动精密滚珠导螺杆，三轴快速进给可达 12 m/min.三轴采用超重负荷线性滑轨全行程支撑设计，满足重切削之加工需求三轴标准配备解析度达 1μm 之 HEIDENHAIN 全闭回路光学尺，定位精度可达 ±0.010 mm / 全行程 ( JIS )双列螺旋卷屑
铁屑车，确保铁屑移除效率与冷却效果
Top
|
|
BL-2018S
|
BL-3018S
|
BL-4018S
|
|
重要諸元
|
|
X 軸行程 ( 左右 )
|
2,000 mm
|
3,000 mm
|
4,000 mm
|
|
Y 軸行程 ( 上下 )
|
1,800 mm
|
|
Z 軸行程 ( 前後 )
|
1,300 mm
|
|
W 軸行程
|
600 mm
|
|
主軸鼻端至工作台中心線
|
885 mm
|
|
工作台
|
|
工作台尺寸 ( Z 方向 )
|
1,600 x 1,800 mm
|
|
工作台載重量
|
15,000 kg
|
|
主軸
|
|
搪孔軸直徑
|
? 120 mm ( 心軸式 )
|
|
主軸馬達 ( 連續 / 30 分 )
|
22 / 26 kW ( 30 / 35 HP )
|
|
主軸轉速
|
2,400 rpm
|
|
主軸扭矩
|
1,308 N-m
|
|
主軸內孔規格
|
BT50
|
|
三軸進給
|
|
快速進給速率 X / Y / Z 軸
|
12,000 mm/min.
|
|
快速進給速率 W 軸
|
5,000 mm/min.
|
|
切削進給速率
|
1 ~ 5,000 mm/min.
|
|
刀庫
|
|
直徑 / 鄰刀空
|
40T
|
|
直徑 / 鄰刀空
|
? 125 / ? 250 mm
|
|
長度
|
400 mm
|
|
長度
|
25 kg
|
|
精度
|
|
定位精度 ( JIS B 6338 )
|
± 0.01 mm / 全長
|
|
定位精度 ( VDI 3441 )
|
P= 0.016 mm / 全長
|
P= 0.020 mm / 全長
|
P= 0.025 mm / 全長
|
|
重現精度 ( JIS B 6338 )
|
± 0.003 mm
|
|
重現精度 ( VDI 3441 )
|
Ps= 0.012 mm
|
Ps= 0.015 mm
|
Ps= 0.018 mm
|
|
一般規格
|
|
電力需求
|
70 kVA, 220±10%, 3 phase, 50/60 Hz
|
|
氣壓壓力需求
|
5 ~ 8 ( 5 ) kg/cm2
|
|
潤滑油箱容量
|
4.6 liter
|
|
切消液容量 ( 切削液泵 )
|
400 liter
|
480 liter
|
560 liter
|
|
機器重量
|
30,000 kg
|
34,000 kg
|
38,000 kg
|
|
機器高度
|
4,515 mm
|
