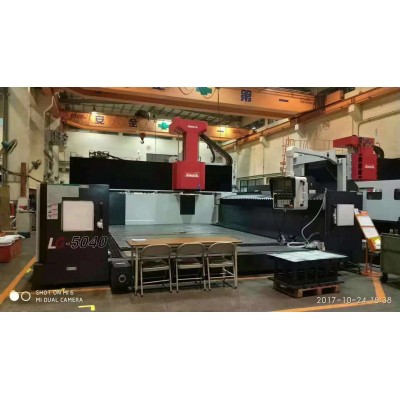

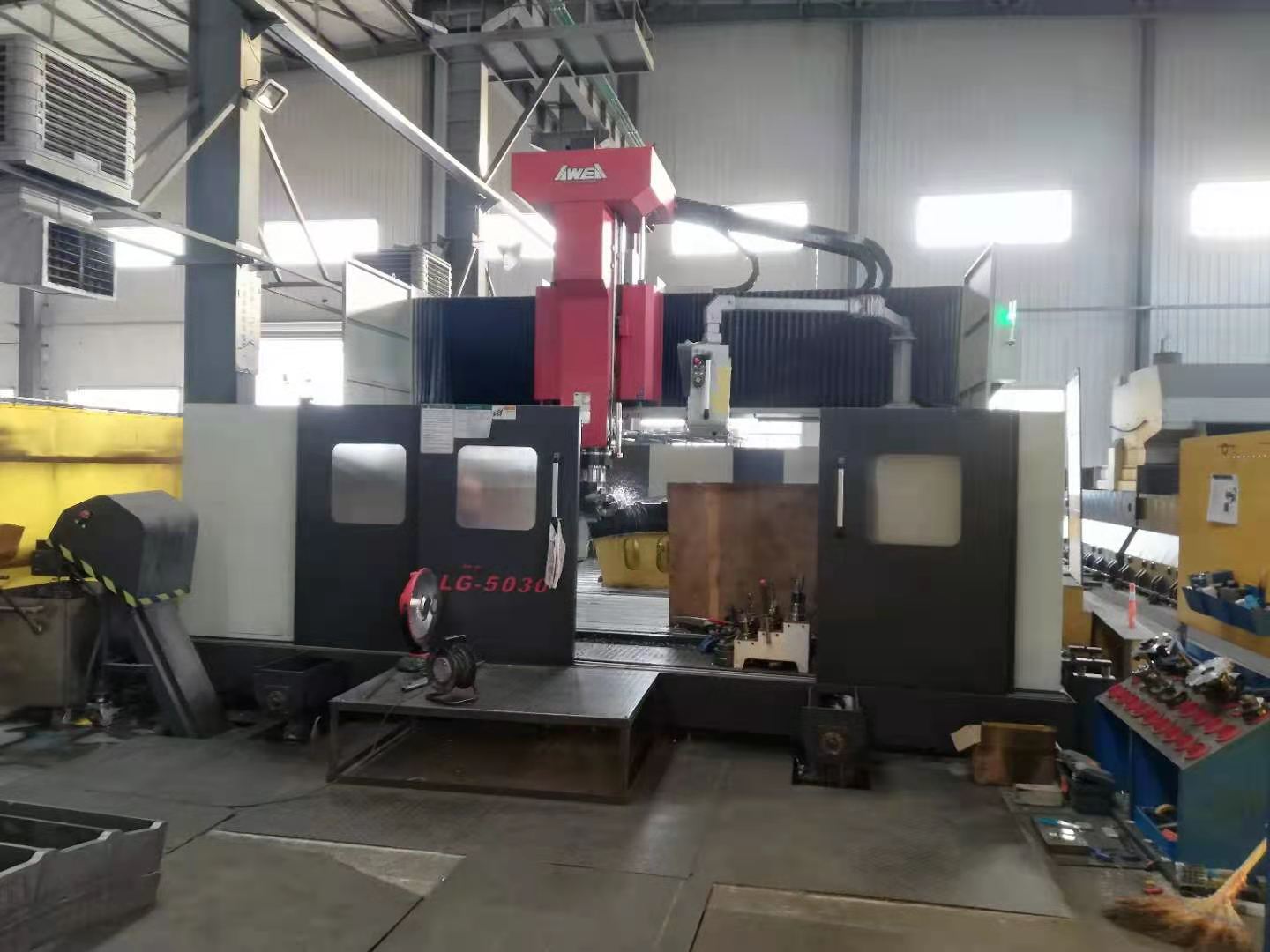

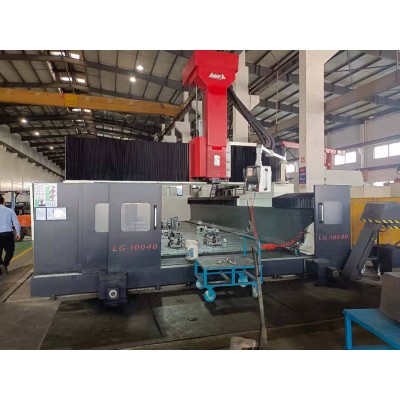

天車式龍門型加工中心機
秉持龍門世家所代表的成熟製造能力與創新研發技術，亞崴 LG 系列天車式龍門型加工中心機，運用天車式結構獨具之優勢，結合獨家專利 「橫樑下垂調整機構」與大馬力、高剛性等特性，提供您超大型工件加工對策。並因此廣為航太、造船、能源以及工具機產業所採用。LG 系列另可選配自動交換頭庫與立臥換刀系統成為五面加工機，更為彈性的加工能力可充分符合您今日與未來的各種加工需求。
系列化之產品線，規格齊全。搭配高性能自製附加頭模組與自動頭庫、立臥換刀系統，提供高附加價值大型工件之產出能力

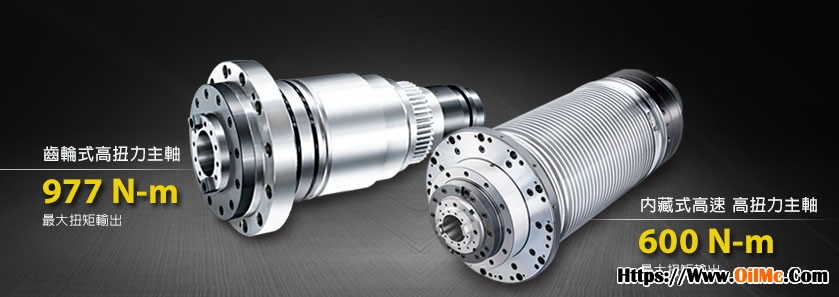

模組化之齒輪式或內藏式主軸設計，提供不同的切削特性，符合多樣化的加工需求
2,500 kg/m² 重負荷固定式工作台，滿足重型工件的各種加工需求
落地式刀庫配置於機台後側，換刀迅速且操作與維護更為方便
大型分離式水箱與工作台兩側之螺旋捲屑器，方便人員維護，提高切屑移除效率並確保冷卻效能
天車式結構設計提供極佳且穩定之動態精度。同時佔地面積較定柱式機型減少 40% 以上
高剛性結構

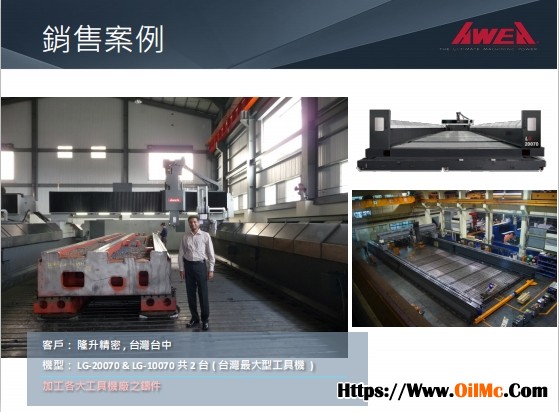

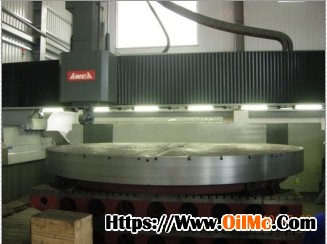

結合模組化設計理念與獨家專利技術，提供 LG 系列商品化超大型加工機之能力，並領先台灣業界推出 7,000 mm 橫樑之超大型加工中心機「 LG-20070 」

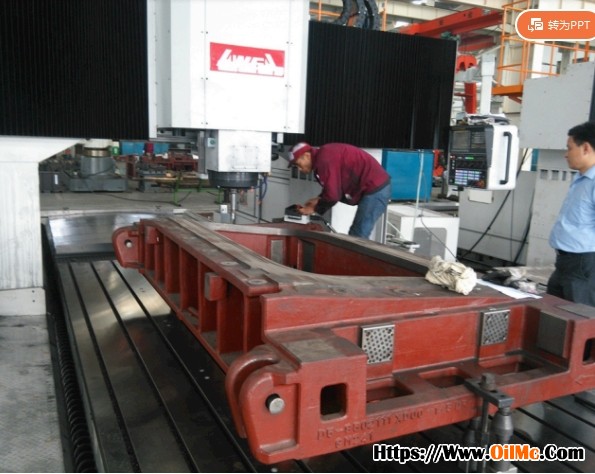

重負荷工作台採高剛性雙層結構設計，承載重型工件不易變形。而落地式設計可使得工作台與地基緊密的結合，有效抑制切削震動，確保加工精度

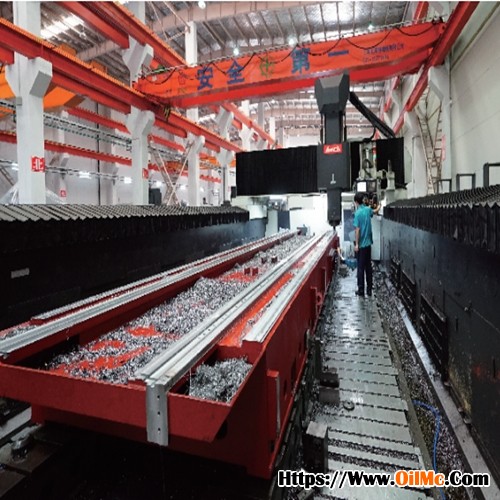

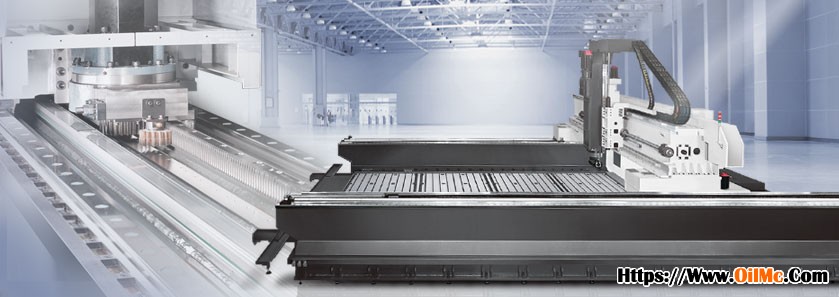

模組化 X 軸
工作台、側柱等結構皆採模組化設計，X 軸行程可依需求彈性加長，滿足各種超大型工件之加工需求
X 軸採用亞崴伺服同動控制技術，可確保之動態精度
橫樑下垂調整機構 ( 獨家專利 )
有效克服物理極限，降低 7,000 mm 以上超大跨距橫樑之自重變形，確保之加工精度
變形量
0.16 mm
變形量趨近於
0 mm
所有結構件皆透過 FEM 有限元素分析，具有設計化，結構輕量化等優點，確保整機結構剛性
橫樑、側柱皆採高剛性結構設計，且橫樑與滑座接觸面經過精密手工鏟花程序，確保組裝精度、結構強度及均衡負載
Z 軸採用重負荷滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升
X 軸行程 4 m / 5 m 之機型
採用大尺寸雙導螺桿、雙伺服馬達及雙線性光學尺同步控制驅動，將同動誤差降至低，確保動態精度
X 軸行程 6 m 以上之機型
採用專利無背隙齒輪齒條結構搭配 1µm 高解析度之線性光學尺，確保極致的動態精度
化主軸系統
中心對稱式主軸系統設計將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做之空間配置，有效抑制熱變位與減低不平衡力矩的產生，確保加工精度與重切削能力
強悍的切削能力
頭部採用內包式設計，高剛性、力流效應佳，減少切削懸伸、震動問題
Y 軸採用段差式高精密線性滑軌設計，提升主軸頭、鞍座、橫樑之整體結構剛性，縮短刀具接觸點與橫樑之間距，提升切削能力
多功能附加頭設計

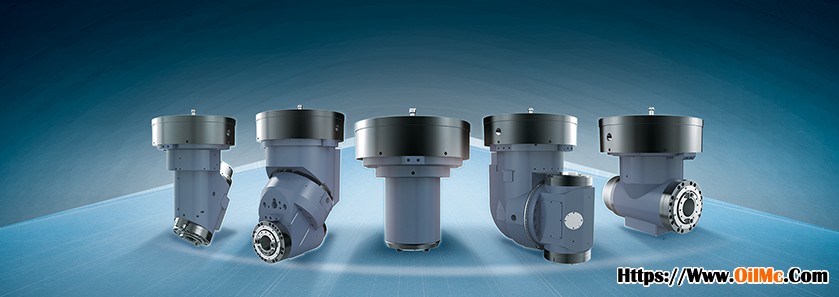

全系列附加頭皆由亞崴研發與組裝，可區分為 35 度頭、 90 度頭、延長頭以及萬向頭
附加頭與頭蓋之結合面皆以手工精密鏟花，採用日製兩片式曲齒離合器精密定位
選擇自動附加頭，附加頭的抓取方式皆採可程式控制
35度頭
手動鎖頭 / 鎖刀
手動 45° 分度
轉速 : 3,000 rpm
輸出功率 : 22 kW ( 30 HP )
90度頭
手動鎖頭 / 鎖刀
手動 45° 分度
轉速 : 3,000 rpm
輸出功率 : 22 kW ( 30 HP )
延長頭
手動鎖頭 / 油壓鬆刀 ( 手動上刀 )
無分度
轉速 : 3,000 rpm
輸出功率 : 22 kW ( 30 HP )

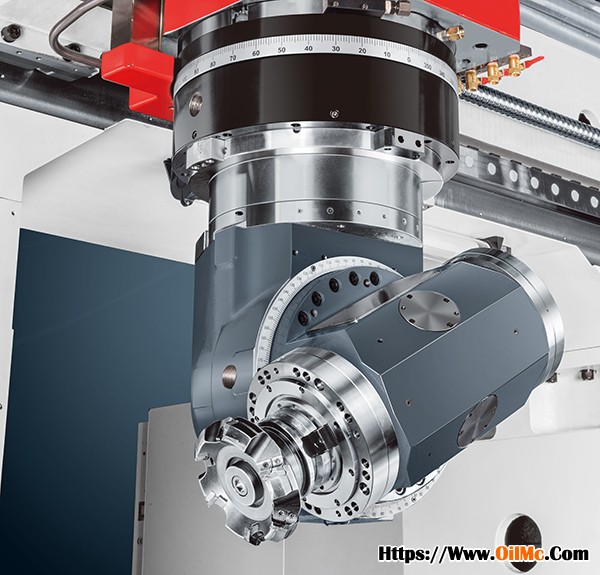

萬向頭
手動鎖頭 / 鎖刀
C 軸手動 45° 分度
A 軸手動 5° 分度
轉速 : 3,000 rpm
輸出功率 : 22 kW ( 30 HP )
Top
半自動萬向頭
自動鎖頭 / 手動鎖刀
C 軸自動 5° 分度
A 軸手動 5° 分度
轉速 : 2,000 rpm
輸出功率 : 22 kW ( 30 HP )
Top
35 度頭
自動鎖頭 / 鎖刀
C 軸自動 5° / 2.5° / 1° 分度
轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統
90 度頭
自動鎖頭 / 鎖刀
C 軸自動 5° / 2.5° / 1° 分度
轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統
延長頭
自動鎖頭 / 鎖刀
轉速 : 3,000 rpm ( Z +600 mm ) / 6,000 rpm ( Z +350 mm )
輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統
全自動萬向頭 ( 正交型 )
自動鎖頭 / 鎖刀
A / C 軸自動 5° / 2.5° / 1° 分度
轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統
全自動萬向頭 ( 斜交型 )
自動鎖頭 / 鎖刀
A / C 軸自動 5° / 2.5°/ 1° 分度轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統
LG-50 系列 天車式龍門型加工中心機 :
| Print this page | LG-6050 | LG-8050 | LG-10050 | LG-14050 |
|---|---|---|---|---|
| 重要諸元 | ||||
| X 軸行程 | 6,000 mm | 8,000 mm | 10,000 mm | 14,000 mm |
| Y 軸行程 | 5,000 mm | |||
| Z 軸行程 | 1,000 mm | |||
| 主軸鼻端至工作台面距離 | 200 ~ 1,200 mm | |||
| 雙柱間距離 ( 加擋水板 ) | 5,800 mm | |||
| 工作台 | ||||
| 工作台尺寸 ( X 方向 ) | 6,000 mm | 8,000 mm | 10,000 mm | 14,000 mm |
| 工作台尺寸 ( Y 方向 ) | 4,800 mm | |||
| 工作台載重 | 2,500 kg/m² | |||
| 主軸 | ||||
| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | |||
| 主軸轉速 |
4,000 齒輪式主軸 ( 標準 ) 5,000 / 6,000 齒輪式主軸 ( 選配 ) 6,000 / 8,000 內藏式主軸 ( 選配 ) |
|||
| 主軸內孔規格 | BT50 ( 7 / 24 ) | |||
| 三軸進給 | ||||
| X 軸快速進給速率 | 20 m/min. | |||
| Y 軸快速進給速率 | 12 m/min. | |||
| Z 軸快速進給速率 | 10 m/min. | |||
| 切削進給速率 | 10 m/min. | |||
| 刀庫 | ||||
| 刀庫容量 | 32 ( 60 選配 ) | |||
| 刀具直徑 / 鄰刀空 | Ø 127 / 215 mm | |||
| 刀具長度 | 350 mm | |||
| 刀具重量 | 20 kg | |||
| 精度 | ||||
|
定位精度 ( JIS B 6338 ) |
± 0.015 mm / 全長 | |||
|
定位精度 ( VDI 3441 ) / 全長 |
P = 0.035 mm | P = 0.040 mm | P = 0.050 mm | P = 0.060 mm |
|
定位精度 ( VDI 3441 ) Y / Z 軸 |
P = 0.040 mm / 全長 | |||
|
重現精度 ( JIS B 6338 ) |
± 0.003 mm | |||
|
重現精度 ( VDI 3441 ) |
Ps = 0.026 mm | Ps = 0.030 mm | Ps = 0.038 mm | Ps = 0.045 mm |
|
重現精度 ( VDI 3441 ) Y / Z 軸 |
Ps = 0.030 mm | |||
| 一般規格 | ||||
| 電力需求 | 220 ± 10 % | |||
| 氣壓需求 | 5 ~ 8 kg/cm² | |||
| 油壓箱容量 | 120 liter | |||
| 潤滑油箱容量 | 6 liter | |||
| 切削液容量 | 1,600 liter |
機器重量依選配規格而有所差異，實際重量資訊請洽亞崴業務人員
本型錄之規格如有變更，恕不另行通知
