台湾亚崴五轴加工中心FCV-800

产品价格120.00元/台

产品品牌台湾亚崴

最小起订≥1 台

供货总量100 台

发货期限自买家付款之日起 30 天内发货

浏览次数58

企业旺铺http://chencnc2019.vip.oilmc.com/

更新日期2020-08-02 12:36

收藏商品 扫一扫 举报

诚信档案

绮涛精密机械(上海)有限公司

会员级别:企业会员

身份认证:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 绮涛精密机械(上海)有限公司

企业名片

绮涛精密机械(上海)有限公司

联 系  人:陈培建(先生)

电子邮箱:

联系手机:

联系固话:

联系地址:上海市青浦区竹盈路339弄22-28-302

【友情提示】:来电请说明在石油机械网看到我们的,谢谢!

商品信息

基本参数

品牌:

台湾亚崴

所在地:

上海

起订:

≥1 台

供货总量:

100 台

有效期至:

长期有效

800:

800*900*660

产地:

台湾

转速:

15000
详细说明

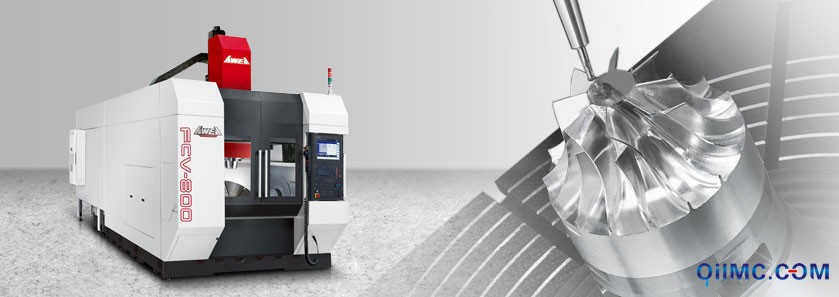

台湾亚崴机电天車式五軸加工機

憑藉於全球市場累積多年的銷售實績,歷經兩年時間精進研發,新一代亞崴 FCV-800 系列,機器性能與外觀美學同時全面提升,邀您一同體驗,即刻入主超高性能五軸加工機,不容錯過。

五軸機可採用較短之進行側壁加工 五軸機可進行側壁凹槽加工
三軸加工 五軸加工 三軸加工 五軸加工



高剛性天車式結構搭配高性能 A、C 軸旋轉工作台,使得 FCV-800 系列可輕易完成銑削、鑽孔、攻牙、固定角度斜面加工、螺旋曲面加工、不規則自由曲面加工等各種困難的加工任務

高性能A、C 軸旋轉工作台,A 軸旋轉角度-120° ~ +30°,C 軸旋轉角度360°,工作台載重量 1,000 kg*1

內藏式主軸設計,馬達功率可 傳遞輸出,節能環保且低噪音、高精度

X / Y / Z 三軸採用大馬力伺服馬達直結驅動,快速進給速率高達 48 m/min.

40T / 80T 刀臂式換刀機構,滿足各種加工需求

化外型鈑金設計,工件上下料可由天車搬運直接固定於工作台,作業更有效率

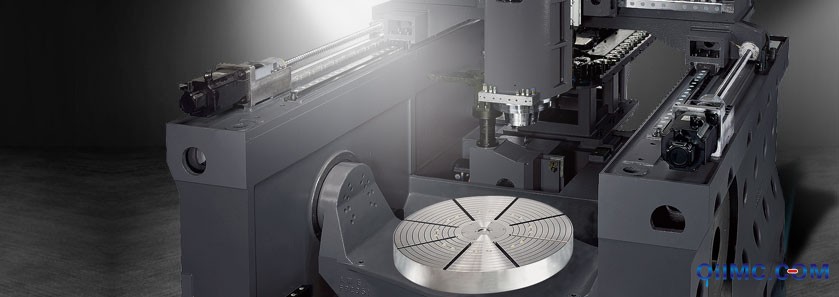

台湾亚崴机电天車式五軸加工機,高剛性結構

高剛性天車式結構與高品級核心元件,實現高效率、高精度的極致加工性能

X 軸採用亞崴雙伺服同動控制技術,大幅降低橫樑兩側之追隨誤差

U 型底座採用 FC300 等級米漢納鑄件一體鑄造成型,機械強度大幅超越同級機種之三片式結構設計

極小化主軸懸伸量設計,可避免頭部懸垂變形,確保切削剛性與穩定的精度

X / Y / Z 三軸採用重負荷滾柱型線性滑軌設計,兼具硬軌的重切削剛性與線軌的快速移動等特性

X / Y / Z 三軸採用 HEIDENHAIN QSY 絕對式伺服馬達驅動,可提供較快速的加減速運動同時具備強大的推力

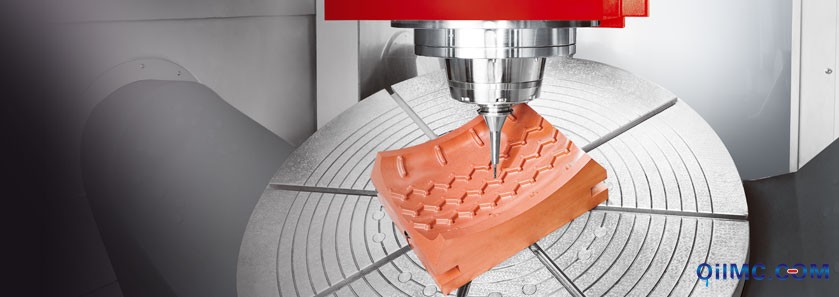

高性能旋轉工作台

A 軸

採用超規格伺服馬達驅動,扭矩輸出高達 12,600 N-m

煞車系統採用伺服馬達結合機構式剎車,性能穩定且可靠,即使加工期間電力中斷,工作台亦不會急速下墜,安全性大幅提升




C 軸

驅動系統採用 DD 直驅馬達,動力可完全 傳遞,具備高速、高扭力、零背隙等優勢

軸承外徑相較前一代機種增加 35%,C 軸剛性大幅提升 70%

煞車系統採用特殊機構式剎車設計,煞車制動力更為充裕且靈敏

極致切削能力

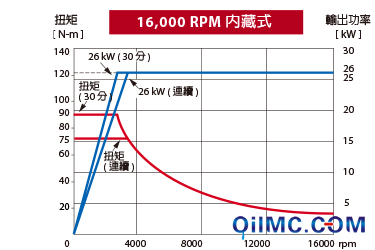

16,000 / 22,000 rpm高速內藏式主軸設計,馬達功率可傳遞輸出,低噪音、高精度,符合精密模具或零件之加工需求

主軸軸承採用高剛性P4級陶珠軸承,並以化跨距兩點支撐設計,可承受極大之力矩負荷,即使長時間加工條件下亦可維持超高精度


切削能力

  直徑
( mm )
主軸轉速
( rpm )
進給
( mm )
切深
( mm )
切寬
( mm )
進給 / 刃
( mm )
主軸負載
( % )
快速鑽 Ø40 70 90 20 --- 0.13 35
攻牙 M42*4.5 50 225 20 --- --- ---
重切削 Ø 50 2,000 10,000 1 32 1 82

本公司保留因技術需求,隨時更改內容及文字之權利。




快速自動換刀系統

標準配備 40T ( 選配 80T ) 刀臂式換刀機構,交換毋須等待預備刀,大幅縮短換刀時間

標準捷徑選刀功能,換刀更快速,提升加工效率

全密閉刀庫門設計,可避免加工過程之切屑汙染換刀機構

機型 FC-900 高速機系列 FCV-800 五軸機系列
X 軸行程 ( 左右 ) 900 mm 800 mm
Y 軸行程 ( 前後 ) 900 mm
Z 軸行程 ( 上下 ) 660 mm
主軸鼻端至工作台面距離 150 ~ 810 mm 90 ~ 750 mm
工作台
工作台尺寸 1,060 x 900 mm ( X x Y ) Ø 850 mm
T 型槽尺寸 14 x 9 x 100 mm 14 × 8 × 45˚ mm
工作台載重量 2,500 kg 0° : 1,000 kg / 90° : 700 kg
主軸
主軸轉速 內藏式 16,000 rpm
主軸內孔規格 BBT40
主軸馬達功率 ( 連續 / 30 分 ) 26 kW
軸向
A 軸旋轉角度 --- -120˚ ~ +30˚
C 軸旋轉角度 --- 360˚
A 軸旋轉速度 --- 30 rpm
C 軸旋轉速度 --- 100 rpm
切削進給速率 24 m/min
快速進給速率 ( X / Y / Z ) 48 m/min
刀庫
刀庫型式 刀臂式刀庫
刀庫容量 40 T
直徑 / 鄰刀空 Ø 90 / 125 mm
長度 300 mm
重量 8 kg
一般規格
控制器 FANUC 31i HEIDENHAIN iTNC 530
冷卻水箱容量 500 L
氣壓需求 6 kg / cm2
電力需求 65 kVA 90 kVA
機器重量 13,000 kg 15,000 kg
機械佔地面積 4,530 × 2,230 × 3,420 mm

本公司保留因技術需求,隨時更改內容及文字之權利。
